軸用YC型圈

    SYC型軸用Y形圈具有結構簡單、安裝方便、成本低、密封性能好等特點，用于活塞桿單向密封。它的主要材料是主要材料有丁晴橡膠NBR和氟膠FKM,設計選用時可參照GB/T10708.3-2000標準。

工礦條件：

    工作壓力：≤20MPa；

    工作溫度：丁晴橡膠NBR：-30～+120℃；
              氟膠FKM：-20～+200℃；

    工作介質：液壓油（礦物油基）；

    往復速度：≤1.2m/s。

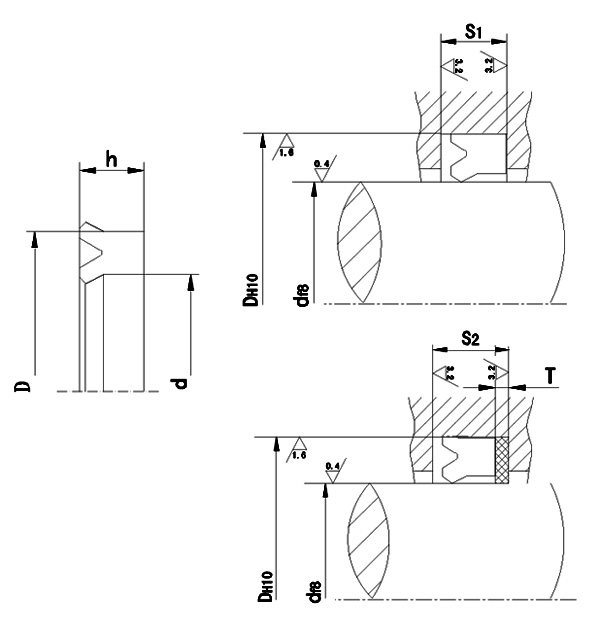

規格及溝槽尺寸



訂貨號 d D H S1+0.2 S2+0.2 T
SYC-061446 6 14 4.6 5 6.5 1.5
SYC-081646 8 16
SYC-101846 10 18
SYC-122046 12 20
SYC-142246 14 22
SYC-162446 16 24
SYC-182646 18 26
SYC-202846 20 28
SYC-223046 22 30
SYC-253346 25 33
SYC-283856 28 38 5.6 6.3 7.8
SYC-324256 32 42
SYC-364656 36 46
SYC-405056 40 50
SYC-455556 45 55
SYC-506056 50 60
SYC-567185 56 71 8.5 9.5 11.5 2
SYC-637885 63 78
SYC-708585 70 85
SYC-809585 80 95
SYC-9010585 90 105
SYC-10012011 100 120 11.3 12.5 14.5
SYC-11013011 110 130
SYC-12514511 125 145
SYC-14016011 140 160
SYC-16018514 160 185 14.8 16 18
SYC-18020514 180 205
SYC-20022514 200 225
SYC-22025018 220 250 18.5 20 22.5 2.5
SYC-25028018 250 280
SYC-28031018 280 310
SYC-32036023 320 360 23 25 28.5 3.5
SYC-36040023 360 400
